Bus-Gateway

CHF 10.94

für Opel<br>für Chrysler<br>in Polybeutel

CHF 17.93

für Chrysler<br>in Polybeutel

CHF 12.94

für Chrysler<br>in Polybeutel

CHF 17.93

für Chrysler<br>in Polybeutel

CHF 9.49

für Mazda<br>für Nissan<br>in Polybeutel

CHF 22.93

für Citroën / Peugeot<br>für Renault<br>für Chrysler<br>in Polybeutel

CHF 93.86

Taster-Gateway für FTS14-Systeme. Stand-by-Verlust nur 1,3 Watt. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Zur besseren Wärmeabfuhr muss auf der linken Seite eine ½ Teilungseinheit Lüftungsabstand eingehalten werden, hierzu das beiliegende Distanzstück DS14 verwenden. Versorgungsspannung 230V. Mit bis zu 3 Taster-Gateways FTS14TG lassen sich die Telegramme von bis zu 90 über einen 2-Draht-Tasterbus verbundenen 4-fach-Bus-Taster B4T65 und B4FT65 bzw. Bus-Tasterkoppler FTS61BTK und FTS61BTKL mit den daran angeschlossenen konventionellen Tastern einspeisen. Über nur 2 Adern erfolgt die Datenübertragung und die Stromversorgung gleichzeitig. Dadurch entfallen zahlreiche einzelne Taster-Steuerleitungen. Ein FTS14EM ist dann ggf. nicht erforderlich. Bis zu 30 Stück B4T65, B4FT65, FTS61BTK und FTS61BTKL können an ein Taster-Gateway FTS14TG angeschlossen werden. Über den 2-Draht-Bus erfolgt die Spannungsversorgung der angeschlossenen Geräte mit 29V DC und gleichzeitig die Datenübertragung. Bitte nur gängige Bus- oder Telefonleitungen verwenden. Der 2-Draht-Bus ist galvanisch getrennt vom Eltako-RS485-Bus. Die zulässige Gesamtleitungslänge beträgt 200m. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus- Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Mit einem FTS14FA im Eltako-RS485-Bus werden die Tastertelegramme der angeschlossenen Geräte auch in den Eltako­Gebäudefunk gesendet.

CHF 45.91

Wetterdaten-Gateway für Multisensor MS. Bidirektional. Stand-by-Verlust nur 0,3 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. An das Gateway wird ein Multisensor MS an die Klemmen RSA und RSB angeschlossen. Dessen Informationen werden einmal pro Sekunde empfangen und in Bus-Telegramme umgewandelt. An ein FWG14MS kann nur 1 Multisensor MS angeschlossen werden. Es können jedoch mehrere FWG14MS an einen Multisensor MS angeschlossen werden, um z.B. mehrere Eltako-RS485-Busse mit nur einem Multisensor MS anzusteuern. Nur bei einem FWG14MS muss der außenliegende Abschusswiderstand vorhanden sein. Bei weiteren FWG14MS muss er dagegen entfernt werden. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Die Hold-Klemme wird mit dem FAM14 oder FTS14KS verbunden. Bis zu zwei FWG14MS können in einem Bus betrieben werden. Mit dem Telegramm-Duplizierer FTD14 können die Telegramme auch in den Gebäudefunk gesendet werden, wenn die ID´s der FGW14MS in den FTD14 eingelernt oder mit PTC14 eingetragen werden. Empfangsgeräte können dann FSB14, FSB61NP, FSB71 und FWA65 sein. Bleibt das Signal des Multisensors MS aus, wird ein Alarm-Telegramm gesendet. Mit dem PC-Tool PCT14 können 96 Eingänge UND bzw. ODER verknüpft und auf bis zu 12 Ausgängen ausgegeben werden. Die Einstellungen des Betriebsarten-Drehschalters BA erfolgen gemäß Bedienungsanleitung. Mit dem PC-Tool PCT14 können weitere Einstellungen vorgenommen werden.

CHF 73.88

Funk-Ausgabemodul Taster-Telegramme für FTS14-Systeme mit FTS14EM und/oder FTS14TG. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene (1TE). Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FTS14KS oder FAM14. Ein Drehschalter legt fest, zu welcher Gruppe von FTS14EM oder FTS14TG der FTS14FA gehört. Maximal 8 Stück FTS14FA können so an einen Bus angeschlossen werden. Jedes Taster-Telegramm ­eines FTS14EM oder FTS14TG wird mit einer eigenen ID in den Eltako-Gebäudefunk gesendet.

CHF 119.84

DALI-2-Gateway, bidirektional. Stand-by-Verlust nur 1 Watt. DALI-2 zertifiziert. DALI-2 ist die neueste Generation des DALI-Standard mit erweitertem Funktionsumfang. DALI-2-Geräte beherrschen auch alle bisherigen DALI-Funktionen und sind somit abwärtskompatibel. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Anschluss an den ELTAKO-RS485 Bus. Querverdrahtung nur Bus mit Steckbrücke. Betrieb in Verbindung mit FAM14. Versorgungsspannung 230V/50Hz an den Klemmen N und L. An den Klemmen DA +/- wird die IEC 62386 konforme Spannung für DALI Geräte bereitgestellt. Ausgangsstrom 200mA/max. 250mA. Einschalt Hochlaufzeit max. 250ms. Im Kurzschlussfall schaltet das Netzteil die Versorgungsspannung aus. Ein Mechanismus für zyklische Einschaltversuche ist vorhanden. Es können bis zu 64 DALI- und DALI-2-Betriebsgeräte sowie 64 DALI-2-Sensoren unter Berücksichtigung des Ausgangsstromes am FD2G14 betrieben werden. Mit dem Gateway FD2G14 werden DALI-Geräte mit EnOcean Sensortelegrammen angesteuert. Es können die Gruppen 0-15 angesteuert und auch der Broadcastbefehl abgesetzt werden. Außerdem können die DALI-Szenen 0-15 angesteuert werden. DALI-Installationen, die mit dem FD2G14 komplett angesteuert werden sollen, müssen also in Gruppen 0-15 konfiguriert sein. Die Auswertung von DALI-2 Sensoren kann mittels PCT14 konfiguriert und freigeschaltet werden. DALI-2 Event Nachrichten können interpretiert und auf dem RS485 BUS unter Verwendung der Holdklemme ausgegeben werden. Dadurch ist eine Ausgabe mittels FTD14 in das Enocean Funknetz möglich. Das FD2G14 speichert intern den Dimmwert für jede der Gruppen 0-15 und stellt diesen Wert als Rück­meldung bereit. Es werden dabei Rückmeldetelegramme erzeugt. Das FD2G14 belegt 16 BR14-Geräteadressen. Die Rückmeldungen der Geräteadressen entsprechen dabei in aufsteigender Reihenfolge den Dimmwerten der DALI-Gruppen 0-15. Die Rückmeldungen können mit PCT14 individuell pro Gruppe von Dimmwert-Telegramm (%) auf Taster-Telegramm (ein/aus) umgestellt werden. Somit können mit den Rückmeldungen BR14-Aktoren angesteuert werden. Das FD2G14 erfüllt die Funktion des DALI-Masters und der DALI-Stromversorgung. Über die Drehschalter können nur Taster für die Gruppen 0-8 und die DALI-Szenen 0-9 eingelernt werden. Ansteuer-Telegramme für die Gruppen 9-15 und die Szenen 10-15 sind nur durch Einträge in PCT14 möglich. Ab der Fertigungswoche 30/19 kann das FD2G14 als einkanaliges Gerät FD2G14-Broadcast verwendet werden, dies wird bei der Vergabe der Geräteadresse festgelegt. Achtung: Funktaster erfordern beim manuellen Einlernen in das FD2G14 immer einen Doppelklick! Bei CLR genügt ein Einfachklick. Ein Richtungstaster oder Universaltaster mit gleicher ID und gleicher Taste kann nicht mehrfach in unterschiedliche Gruppen eingelernt werden. Es gilt immer die zuletzt ausgewählte Gruppe. Ein Taster kann also entweder nur eine Gruppe oder mit Broadcast alle Gruppen schalten. Pro Gruppe kann auch ein FBH eingelernt werden. Bei manuellem Einlernen wirkt dieser immer helligkeitsunabhängig. Mit PCT14 kann man auch die Helligkeitsschwelle einstellen. Für die FBH aller Gruppen kann die Verzögerungszeit für die Abschaltung nach Nicht-Bewegung gemeinsam in Minuten (1..60) eingestellt werden. Default sind 3 Minuten.

CHF 49.91

Eingabemodul für den Eltako-RS485-Bus, 10 Steuereingänge für Universal-Steuerspannung. Stand-by-Verlust nur 0,1 Watt. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücken. Betrieb in Verbindung mit FAM14 oder FTS14KS. 10 Steuereingange +E1..+E10/-E galvanisch getrennt von der Versorgungsspannung. Steuerspannung: 8..230V UC. Ab der Fertigungswoche 44/15 können die Steuereingänge entweder für Taster (Auslieferzustand), Fenster-Türkontakte oder Bewegungsmelder aktiviert werden. Steuereingänge für Taster: Es werden Telegramme von Funktastern erzeugt (z.B. 0x70). Maximal 10 FTS14EM bilden eine Gruppe. Insgesamt sind also maximal 50 FTS14EM mit 500 Tastern oder Kontakten in einem RS485-Bus möglich. Um die notwendigen Lerntelegramme zum Einlernen in die Aktoren zu erzeugen, muss am oberen und unteren Drehschalter die gewünschte Gruppe ausgewählt werden. Für Taster im Bereich UT oder RT bzw. für Fenster-Türkontakte und Bewegungsmelder im Bereich RT.

CHF 85.87

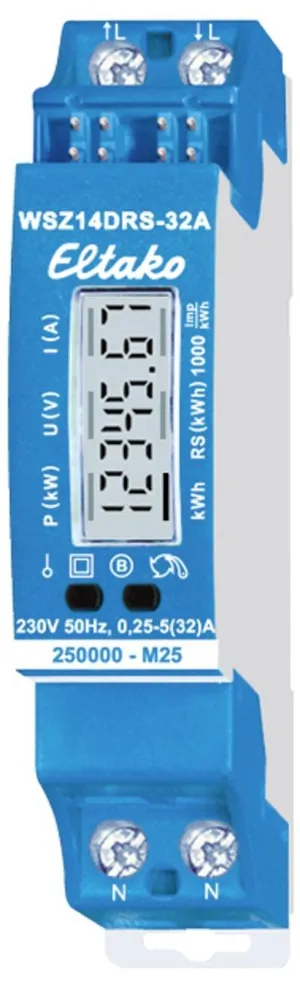

Maximalstrom 32A, Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Anschluss an den ELTAKO-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Der Zählerstand, die Momentanleistung und die Seriennummer werden dem Bus übergeben – z. B. zur Weitergabe an einen externen Rechner, an einen Controller – und auch über das FAM14 in das Funknetz gesendet. Dazu ist es erforderlich, dass von dem Funk-Antennenmodul FAM14 eine Geräteadresse vergeben wird, wie in der Bedienungsanleitung beschrieben. Dieser Wechselstromzähler misst die Wirkenergie anhand des zwischen dem Eingang und dem Ausgang fließenden Stromes. Der Eigenverbrauch von nur maximal 0,4 Watt Wirkleistung wird nicht gemessen und nicht angezeigt. Es kann 1 Außenleiter mit einem Strom bis zu 32A angeschlossen werden. Der Anlaufstrom ist 20mA. Genauigkeitsklasse B (1%). Bei einer zu erwartenden Belastung von mehr als 50% ist ein Lüftungsabstand von 1/2 Teilungseinheit zu daneben montierten Geräten einzuhalten. Hierzu sind im Lieferumfang 2 Distanzstücke DS14 und außer der kurzen Steckbrücke noch zwei weitere lange Steckbrücken enthalten. Zwei N-Klemmen für die sichere Querverdrahtung mehrerer Zähler. Der Verbrauch ist nichtflüchtig gespeichert und wird nach einem Stromausfall sofort wieder angezeigt. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Hierzu die Taste drücken. Unterhalb des Displays befindet sich eine Taste, mit welcher gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt- Wirkenergie, die Wirkenergie des rücksetzbaren Speichers sowie die Momentanwerte Wirkleistung, Spannung, Strom und der PcH-Wert angezeigt werden. Der Leistungsbezug wird mit einem 1000 mal je kWh blinkenden Balken im Display, sowie mit einer 2000 mal je kWh blinkenden roten LED, angezeigt. Fehlermeldung: Bei einem Anschlussfehler blinkt die Hintergrundbeleuchtung des Displays. Zähler-Sonderbetriebsarten: In den Zähler-Betriebsarten des FAM14 liegt der Fokus auf der einstellbaren Übertragungs­geschwin­digkeit von Stromzählerdaten für externe Gebäudeenergiemanager. Daten können über angeschlossene Gateways am FAM14 abgegriffen und weitergeleitet werden (FGW14, FGW14-USB, FGW14W(L)-IP). Für Zähler ab der Fertigungswoche 33/23 sind dafür weitere Einstellmöglichkeiten am FAM14 verfügbar.
